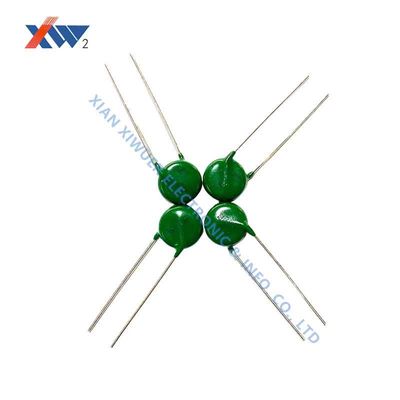

MYG3 10K 420 วาริสเตอร์โลหะออกไซด์ทั่วไปสำหรับตัวป้องกันไฟกระชาก
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| แอปพลิเคชัน | อุปกรณ์ป้องกันไฟกระชาก | แรงดันไฟฟ้า 0.1mA (V) | 680(612~748) |
|---|---|---|---|
| ช่วงอุณหภูมิในการทำงาน | -40℃~+85℃ | Demension | D14*H18 |
| เน้น | MYG3 วาริสเตอร์โลหะออกไซด์,วาริสเตอร์โลหะออกไซด์ 10K,วาริสเตอร์ป้องกันไฟกระชาก 10K |
||
รายละเอียดสินค้า
MYG3 10K 420 ตัวเก็บประจุแหล่งพลังงานวาริสเตอร์โลหะออกไซด์ทั่วไป
วาริสเตอร์เมทัลออกไซด์หรือ MOV เป็นส่วนประกอบทรงกลมสีน้ำเงินหรือสีส้มที่คุณมักจะมองเห็นได้จากด้านอินพุต AC ของวงจรพาวเวอร์ซัพพลายใดๆวาริสเตอร์โลหะออกไซด์ถือได้ว่าเป็นตัวต้านทานผันแปรอีกประเภทหนึ่งที่สามารถเปลี่ยนความต้านทานได้ตามแรงดันไฟฟ้าที่ใช้เมื่อกระแสสูงไหลผ่าน MOV ค่าความต้านทานจะลดลงและทำหน้าที่เป็นไฟฟ้าลัดวงจรดังนั้น โดยปกติแล้ว MOVs จะถูกใช้ควบคู่ไปกับฟิวส์ เพื่อป้องกันวงจรจากไฟกระชากแรงสูงในบทความนี้ เราจะเรียนรู้เพิ่มเติมเกี่ยวกับการทำงานของ MOV และวิธีใช้ในการออกแบบของคุณเพื่อปกป้องวงจรของคุณจากแรงดันไฟกระชากนอกจากนี้เรายังจะได้เรียนรู้เกี่ยวกับคุณสมบัติทางไฟฟ้าของ MOV และวิธีเลือก MOV ตามความต้องการในการออกแบบของคุณ ดังนั้นมาเริ่มกันเลย
คุณสมบัติ
- เคลือบเรซินซิลิโคน
- กระแสไฟรั่วต่ำ
- สองทิศทางและสมมาตร V/ ลักษณะเฉพาะ
- ช่วงอุณหภูมิในการทำงาน อุณหภูมิต่ำ: -40℃ อุณหภูมิสูง: +85℃/+105℃
แอปพลิเคชัน
โดยทั่วไปแล้ว MOV aka varistors จะใช้พร้อมกับฟิวส์ขนานกับวงจรที่จะป้องกันภาพด้านล่างแสดงวิธีการใช้ MOV ในวงจรอิเล็กทรอนิกส์
เมื่อแรงดันไฟฟ้าอยู่ภายในขีดจำกัดที่กำหนด ความต้านทานของ MOV จะสูงมาก ดังนั้นกระแสทั้งหมดจะไหลผ่านวงจรและไม่มีกระแสไหลผ่าน MOVแต่เมื่อแรงดันไฟกระชากเกิดขึ้นในแรงดันไฟหลัก แรงดันไฟหลักจะปรากฏบน MOV โดยตรง เนื่องจากวางขนานกับไฟ ACไฟฟ้าแรงสูงนี้จะลดค่าความต้านทานของ MOV เป็นค่าที่ต่ำมากทำให้ดูเหมือนสั้น
สิ่งนี้บังคับให้กระแสขนาดใหญ่ไหลผ่าน MOV ซึ่งจะทำให้ฟิวส์ขาดและตัดการเชื่อมต่อวงจรจากแรงดันไฟหลักในระหว่างที่แรงดันไฟกระชาก ไฟฟ้าแรงสูงที่ชำรุดจะกลับคืนสู่ค่าปกติในไม่ช้า ในกรณีดังกล่าว ระยะเวลาของกระแสไฟจะไม่สูงพอที่จะเป่าฟิวส์และวงจรจะกลับสู่การทำงานปกติเมื่อแรงดันไฟฟ้ากลายเป็นปกติแต่ทุกครั้งที่ตรวจพบการขัดขวาง MOV จะตัดการเชื่อมต่อวงจรชั่วขณะโดยการลัดวงจรตัวเองและทำให้ตัวเองเสียหายด้วยกระแสไฟสูงในแต่ละครั้งดังนั้น หากคุณพบว่า MOV เสียหายในวงจรไฟฟ้าใดๆ อาจเป็นเพราะวงจรนั้นผ่านแรงดันไฟกระชากจำนวนมาก
ลีดสไตล์
| รหัส | การกำหนดค่า |
| อา | ตรงยาว |
| บี | ด้านนอกจีบสั้น |
| ค | แนวตั้งจีบ |
| ดี | สั้นตรง |
| อี | ด้านนอกจีบยาว |
| F | ด้านในจีบสั้น |
| ชุด | หมายเลขชิ้นส่วน |
เรท แรงดันไฟฟ้า |
แม็กซ์ แรงดันไฟฟ้าที่อนุญาต |
แม็กซ์หนีบ แรงดันไฟฟ้า (8/20μs) |
เรท กำลังวัตต์ |
พลังงาน |
แม็กซ์จุดสูงสุด หมุนเวียน |
ความจุ 1kHz (อ้างอิง) |
||||
| 10/1000μs | 2ms | 1 ครั้ง | 2 ครั้ง | |||||||||
| V0.1mA(วี) | ACr.ms(V) | กระแสตรง(V) | วีซี (วี) | ไอพี(เอ) | (ญ) | (จ) | (จ) | (เอ) | (เอ) | (พีเอฟ) | ||
| MYG2 | 10K11 | 18(16~20) | 11 | 14 | 36 | 5 | 0.05 | 2.1 | 1.5 | 500 | 250 | 16000 |
| 10K14 | 22(19~25) | 14 | 18 | 43 | 2.8 | 2.0 | 11000 | |||||
| 10K17 | 27(24~30) | 17 | 22 | 53 | 3.5 | 2.5 | 8000 | |||||
| 10K20 | 33(29~37) | 20 | 26 | 65 | 4.2 | 3.0 | 6300 | |||||
| 10K25+เ | 39(35~43) | 25 | 31 | 77 | 4.9 | 3.5 | 5200 | |||||
| 10K30+เ | 47(42~52) | 30 | 38 | 93 | 6.3 | 4.5 | 4600 | |||||
| 10K35+เ | 56(50~62) | 35 | 45 | 110 | 7.7 | 5.5 | 3750 | |||||
| 10K40+เ | 68(61~75) | 40 | 56 | 135 | 9.1 | 6.5 | 2800 | |||||
| MYG3 | 10K50+เ | 82(73~91) | 50 | 65 | 135 | 25 | 0.4 | 11.2 | 8.0 | 2500 | 1250 | 2000 |
| 10K60+เ | 100(90~110) | 60 | 85 | 165 | 14.0 | 10.0 | 1700 | |||||
| 10K75+เ | 120(108~132) | 75 | 100 | 200 | 16.8 | 12.0 | 1400 | |||||
| 10K95+เ | 150(135~165) | 95 | 125 | 250 | 22.4 | 16.0 | 1100 | |||||
| 10K115+เ | 180(162~198) | 115 | 150 | 305 | 25.8 | 18.4 | 800 | |||||
| 10K130+เ. | 200(180~220) | 130 | 170 | 340 | 28.0 | 20.0 | 470 | |||||
| 10K140+เ. | 220(198~242) | 140 | 180 | 360 | 32.2 | 23.0 | 4510 | |||||
| 10K150+เ. | 240(216~264) | 150 | 200 | 395 | 35.0 | 25.0 | 385 | |||||
| 10K175+เ. | 270(243~297) | 175 | 225 | 455 | 39.0 | 28.0 | 360 | |||||
| 10K190+เ. | 300(270~330) | 190 | 250 | 505 | 43.0 | 31.0 | 330 | |||||
| 10K210+เ. | 330(297~363) | 210 | 276 | 545 | 48.0 | 34.0 | 330 | |||||
| 10K230+เ. | 360(324~396) | 230 | 300 | 595 | 52.0 | 37.0 | 330 | |||||
| 10K250+เ. | 390(351~429) | 250 | 320 | 650 | 56.0 | 40.0 | 295 | |||||
| 10K275+เ. | 430(387~473) | 275 | 350 | 710 | 63.0 | 45.0 | 250 | |||||
| 10K300+เ. | 470(423~517) | 300 | 385 | 775 | 63.0 | 45.0 | 230 | |||||
| 10K325+เ. | 510(459~561) | 325 | 425 | 840 | 63.0 | 45.0 | 230 | |||||
| 10K340+เ. | 530(477~583) | 340 | 445 | 870 | 63.0 | 45.0 | 230 | |||||
| 10K360+เ. | 560(504~616) | 360 | 470 | 925 | 63.0 | 45.0 | 220 | |||||
| 10K385+เ. | 620(558~682) | 385 | 505 | 1025 | 63.0 | 45.0 | 210 | |||||
| 10K420+เ. | 680(612~748) | 420 | 560 | 1120 | 63.0 | 45.0 | 190 | |||||
| 10K460+เ. | 750(675~825) | 460 | 615 | 1240 | 70.0 | 50.0 | 175 | |||||
| 10K480+เ. | 780(702~858) | 480 | 650 | 1290 | 70.0 | 50.0 | 165 | |||||
| 10K510+เ. | 820(738~902) | 510 | 670 | 1355 | 77.0 | 55.0 | 155 | |||||
| 10K550+เ. | 910(819~1001) | 550 | 745 | 1500 | 84.0 | 60.0 | 130 | |||||
| 10K625+เ. | 1000(900~1100) | 625 | 825 | 1650 | 91.0 | 65.0 | 120 | |||||
| 10K680+เ. | 1100(990~1210) | 680 | 895 | 1815 | 98.0 | 70.0 | 120 | |||||
+=UL 1449 ไฟล์ E321175(ส)—อุปกรณ์ป้องกันไฟกระชาก อุปกรณ์ □= UL 1449 ไฟล์ E181155(นู๋)-ข้ามเส้น แอปพลิเคชันเ=C—UL สำหรับขนาดไฟล์ CSA C22.2 E321175(S) หน่วยเป็น mm
| ชุด | หมายเลขชิ้นส่วน | Dmax | ชม | อา | Wmax |
| MYG2 | 10K11 |
14.0
|
18.0
|
7.5±1
|
3.5 |
| 10K14 | 4.0 | ||||
| 10K17 | 4.0 | ||||
| 10K20 | 4.5 | ||||
| 10K25 | 5.0 | ||||
| 10K30 | 5.0 | ||||
| 10K35 | 5.3 | ||||
| 10K40 | 5.0 | ||||
| MYG3 | 10K50 | 5.1 | |||
| 10K60 | 5.1 | ||||
| 10K75 | 5.5 | ||||
| 10K95 | 6.0 | ||||
| 10K115 | 6.0 | ||||
| 10K130 | 5.0 | ||||
| 10K140 | 5.0 | ||||
| 10K150 | 5.2 | ||||
| 10K175 | 5.2 | ||||
| 10K190 | 5.2 | ||||
| 10K210 | 5.5 | ||||
| 10K230 | 5.5 | ||||
| 10K250 | 6.0 | ||||
| 10K275 | 6.5 | ||||
| 10K300 | 6.5 | ||||
| 10K325 | 6.5 | ||||
| 10K340 | 6.7 | ||||
| 10K360 | 7.0 | ||||
| 10K385 | 7.0 | ||||
| 10K420 | 7.5 | ||||
| 10K460 | 7.5 | ||||
| 10K480 | 8.0 | ||||
| 10K510 | 8.0 | ||||
| 10K550 | 8.0 | ||||
| 10K625 | 8.5 | ||||
| 10K680 | 9.0 |
