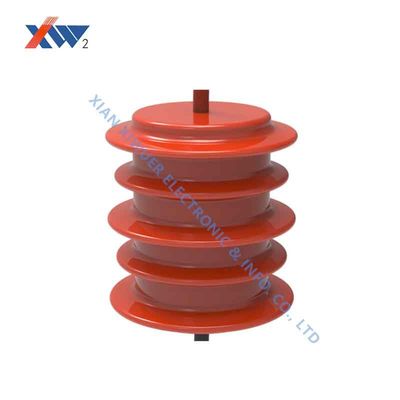

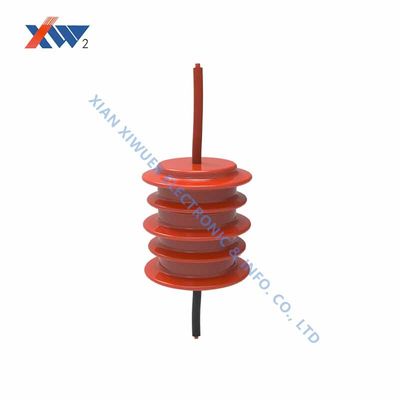

เครื่องตรวจจับแรงดันไฟฟ้าแบบ Capacitive 12KV วัดแสงเครื่องตัดวงจรหม้อแปลง Live Line Sensor Unit

OEM/ODM 10KV/12KV Phase Sequence Metering Transformer ใช้ในตู้กริดแบบวงแหวน, เซอร์กิตเบรกเกอร์

บทนำ

หม้อแปลงไฟฟ้าวัดและป้องกันแรงดันไฟฟ้าแบบ ตัวเก็บประจุ เป็นหม้อแปลงไฟฟ้าที่ออกแบบตามหลักการของการแบ่งแรงดันประจุไฟฟ้า ซึ่งใช้กันอย่างแพร่หลายในชุดอุปกรณ์ครบชุด เช่น สวิตช์บนเสา 12KV ตู้กริดแบบวงแหวน เซอร์กิตเบรกเกอร์ เป็นต้น เพื่อนำไปใช้เป็น ฟังก์ชันของการวัดแรงดันลำดับเฟส

พารามิเตอร์ทางไฟฟ้า

• 8 ~ 12KV อัตราส่วนแรงดันไฟฟ้าแปรผันตามเวลาความถูกต้อง: 3P;

• อัตราอัตราส่วนแรงดันไฟฟ้าของลำดับเฟส: 10/√3 KV /3.25/√3 V

• 8 ~ 12KV อัตราส่วนแรงดันไฟฟ้าแปรผันตามเวลาความถูกต้อง: 0.5;

• อุณหภูมิทนต่อสิ่งแวดล้อม: -40 °C ~ +70 °C;

• ความถี่สูงสุด: 50HZ;

• โหลดสูงสุด: 5.1MΏ;

• แรงดันไฟฟ้าของระบบ: 10KV/12KV;

• การปลดปล่อยบางส่วน: 5PC

• ทนต่อแรงดันไฟฟ้า: 42KV AC เป็นเวลาสองนาที;

• ฟ้าผ่า: 75KV 15 ครั้งต่อครั้ง;

• ความถี่ไฟฟ้า : 48KV/1 นาที

​

หลักการไฟฟ้า

1. ชุดผลิตภัณฑ์นี้มีพื้นฐานมาจากการแบ่งแรงดันไฟฟ้าแบบ ตัวเก็บประจุกลุ่มของตัวเก็บประจุถูกฝังในหม้อแปลงแต่ละตัวพร้อมกันและจะใช้หม้อแปลงไฟฟ้าสำหรับการวัด
2. รวมหม้อแปลงสามตัวเข้าด้วยกันเป็นฟังก์ชันวัดแสงสามเฟส
3. ตามที่แสดงในแผนภาพวงจรผลิตภัณฑ์ Ua, Ub, Uc เป็นการวัดสามเฟส ตัวเก็บประจุแรงดันต่ำถูกสร้างขึ้นในหม้อแปลงไฟฟ้า และเอาต์พุตสัญญาณภายนอกสามารถเชื่อมต่อได้โดยตรง (ลวดหุ้มฉนวนสองแกน หนึ่งแกนคือ กราวด์และอื่น ๆ เป็นสัญญาณ เอาต์พุต)

​

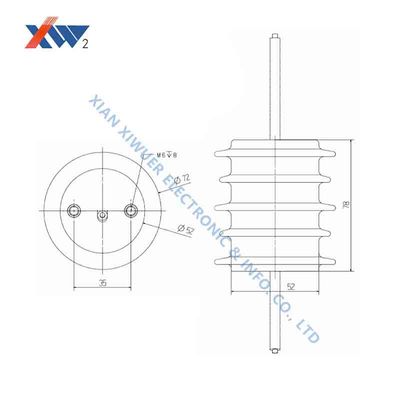

1. เส้นผ่านศูนย์กลาง: 78 มม.;ความสูง: 120 มม.;
2. ด้านอินพุตแรงดันสูง: สกรู M8 * 8mm;
3. ด้านเอาต์พุตแรงดันไฟต่ำ: กราวด์ 1 ตัวและสกรูยึด 2 ตัว: M10*12.5 มม.;สกรูสัญญาณลำดับศูนย์และลำดับเฟส: M6*6mm;4 หลั่งความลึก: 8.5mm
