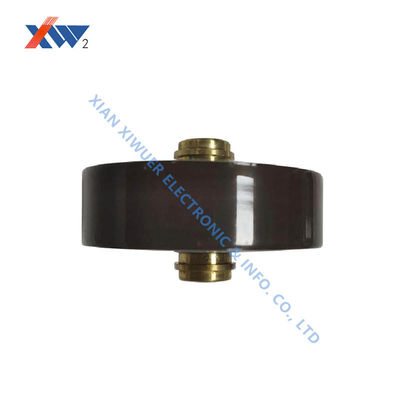

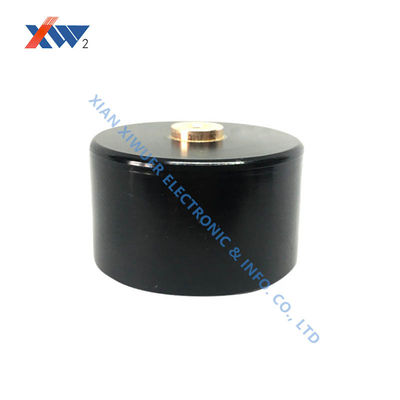

ตัวเก็บประจุแบบลูกบิดแรงดันสูง 20kV-2000pF 20kV-10000pF 20kV-18000pF สำหรับระบบเชื่อมต่อ PLC
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
whatsapp:0086 18588475571
วีแชท: 0086 18588475571
Skype: sales10@aixton.com
หากคุณมีข้อกังวลใด ๆ เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| การกระจาย | ≦0.0040 | ทนต่อแรงดันไฟฟ้า | 1.5ur ● 1 นาที |
|---|---|---|---|
| ความต้านทานฉนวน | ≧ 1.0 ×105mΩ | ||
| เน้น | 20kV-2000pF เครื่องปรับความแรงสูงมือประตู,ตัวเก็บประจุเชื่อมต่อ PLC 20kV-10000pF,20kV-18000pF HV เครื่องประปาเซรามิก |
||
รายละเอียดสินค้า
ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงสำหรับระบบเชื่อมต่อ PLC
ระบบเชื่อมต่อการสื่อสารผ่านสายไฟแรงดันสูงเป็นอุปกรณ์สำคัญสำหรับการใช้งานการสื่อสารผ่านสายไฟ ระบบเหล่านี้เชื่อมต่อสัญญาณการสื่อสารความถี่สูงอย่างมีประสิทธิภาพ ในขณะเดียวกันก็แยกแรงดันไฟฟ้าสูงของความถี่ไฟฟ้าอย่างปลอดภัย
ข้อมูลจำเพาะทางเทคนิค
| เลขที่ | ข้อมูลจำเพาะ | การสูญเสีย | แรงดันไฟฟ้าที่ทนได้ | ความต้านทานฉนวน | ขนาด (มม.) | ||||
| 1 | 20kV-2000pF |
≦0.0040 |
1.5Ur● 1 นาที |
≧1.0×105MΩ |
D | H | L | D | M |
| 2 | 20kV-10000pF | 45 | 19 | 23 | 12 | 5 | |||
| 3 | 20kV-18000pF | 65 | 15 | 19 | 12 | 5 | |||
| 4 | 30kV-1000pF | 80 | 17 | 25 | 12 | 5 | |||
| 5 | 30kV-2700pF | 45 | 24 | 32 | 12 | 4 | |||
| 6 | 30kV-12000pF | 60 | 20 | 28 | 12 | 4 | |||
| 7 | 40kV-150pF | 20 | 33 | 41 | 8 | 4 | |||
| 8 | 40kV-500pF | 28 | 33 | 41 | 8 | 4 | |||
| 9 | 40kV-7500pF | 80 | 24 | 29 | 12 | 6 | |||
| 10 | 40kV-10000pF | 80 | 22 | 26 | 16 | 5 | |||
| 11 | 50kV-1000pF | 50 | 30 | 34 | 12 | 4 | |||
| 12 | 50kV-1000pF | 32 | 27 | 31 | 16 | 5 | |||
| 13 | 50kV-5600pF | 80 | 31 | 35 | 16 | 5 | |||
| 14 | 60kV-1500pF | 50 | 31 | 34 | 12 | 5 | |||
| 15 | 60kV-3000pF | 65 | 32 | 35 | 16 | 5 | |||
| 16 | 100kV-500pF | 50 | 54 | 58 | 12 | 5 | |||
| 17 | 100kV-2000pF | 51 | 32 | 35 | 16 | 5 | |||
| 18 | ชนิดฉนวน 100kV-1500pF | 68 | 36 | 40 | 16 | 5 | |||
| 19 | 150kV-820pF | 65 | 95 | 100 | 12 | 5 | |||
| 20 | 200kV-600pF | 50 | 90 | 94 | 16 | 5 | |||
คุณสมบัติหลักและประโยชน์
ในระบบ PLC ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงทำหน้าที่เป็น "ตัวเลือกความถี่" และ "สิ่งกีดขวางฉนวน" ที่ขาดไม่ได้ในวงจรเชื่อมต่อ โดยแก้ไขความท้าทายหลักสองประการ:
- ทนต่อแรงดันไฟฟ้าของสายไฟตั้งแต่หลายพันถึงหลายหมื่นโวลต์ เพื่อความปลอดภัยอย่างสมบูรณ์สำหรับอุปกรณ์สื่อสารส่วนหลัง
- บรรลุการส่งสัญญาณที่มีการสูญเสียน้อยภายในช่วงความถี่พาหะ (โดยทั่วไป 40-500kHz)
ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงของเรามีฉนวนไดอิเล็กทริกเซรามิกพิเศษและกระบวนการบรรจุอีพ็อกซีสุญญากาศที่รับประกัน:
- ประสิทธิภาพของฉนวนที่เสถียรในระดับแรงดันไฟฟ้า 35-500kV
- ความต้านทานอนุกรมเทียบเท่า (ESR) ต่ำและความเหนี่ยวนำ (ESL) ต่ำเพื่อการตอบสนองความถี่ที่ดีเยี่ยม
- ความเสถียรของอุณหภูมิที่ยอดเยี่ยม (±2% การเปลี่ยนแปลงความจุจาก -40°C ถึง +85°C)
- ความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่รุนแรง
ในฐานะส่วนประกอบหลักในวงจรเชื่อมต่อ ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงของเราทำหน้าที่สองอย่างคือการแยกแรงดันไฟฟ้าสูงและการเชื่อมต่อความถี่สูง เพื่อให้มั่นใจถึงการทำงานที่เสถียรของระบบ PLC ในสภาวะต่างๆ
