ตัวเก็บประจุลูกบิดประตูแรงดันสูงมีความสำคัญอย่างยิ่งต่อตัวกรองการเชื่อมต่อ PLC

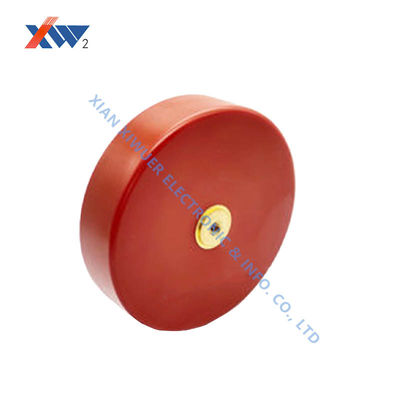

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.

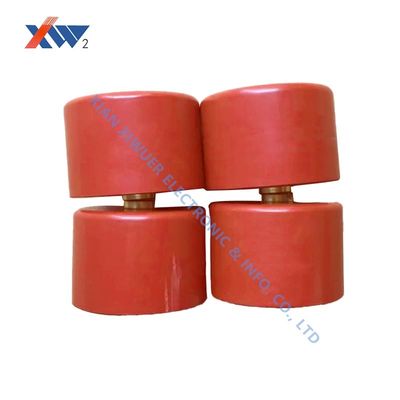

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
สถานที่กำเนิด ซีอาน ประเทศจีน
ชื่อแบรนด์ XIWUER
ได้รับการรับรอง ISO9001,ISO14001,ISO45001
จำนวนสั่งซื้อขั้นต่ำ 1pcs
ราคา โปร่ง
รายละเอียดการบรรจุ กล่องกระดาษ
เวลาการส่งมอบ 5-7 วัน
เงื่อนไขการชำระเงิน l/c, t/t
สามารถในการผลิต 4,000,000 ชิ้นต่อปี
รายละเอียดสินค้า
การกระจาย ≦0.0040 ทนต่อแรงดันไฟฟ้า 1.5ur ● 1 นาที
ความต้านทานฉนวน ≧ 1.0 ×105mΩ
เน้น

เครื่องประกอบความแรงดันสูงสําหรับ PLC

,

เครื่องประกอบความแรงดันสูงด้วยมือประตู

,

เครื่องปรับกรองพับ PLC
คุณสามารถเลือกผลิตภัณฑ์ที่คุณต้องการและสื่อสารกับเราได้ในกระดานข้อความ
ฝากข้อความ
รายละเอียดสินค้า

ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงมีความสำคัญอย่างยิ่งต่อตัวกรองการเชื่อมต่อ PLC
ภาพวาด:
ตัวเก็บประจุลูกบิดประตูแรงดันสูงมีความสำคัญอย่างยิ่งต่อตัวกรองการเชื่อมต่อ PLC 0

พารามิเตอร์:

เลขที่ ข้อมูลจำเพาะ การสูญเสีย แรงดันไฟฟ้าที่ทนได้ ความต้านทานฉนวน ขนาด (มม.)
1 20kV-2000pF








≦0.0040








1.5Ur● 1 นาที








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 ชนิดฉนวน 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


ในระบบสื่อสารผ่านสายไฟฟ้า การทำงานร่วมกันของตัวกรองการเชื่อมต่อและตัวเก็บประจุการเชื่อมต่อนั้นมีความสำคัญอย่างยิ่ง ในฐานะที่เป็นองค์ประกอบการเชื่อมต่อหลัก ประสิทธิภาพของตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงจะเป็นตัวกำหนดประสิทธิภาพการส่งสัญญาณและคุณภาพสัญญาณของระบบการสื่อสารทั้งหมดโดยตรง ผลิตภัณฑ์ของเราผ่านการควบคุมพารามิเตอร์ทางไฟฟ้าที่แม่นยำและการออกแบบโครงสร้างที่เหมาะสมที่สุด มอบโซลูชันที่สมบูรณ์แบบสำหรับระบบ PLC

ตัวกรองการเชื่อมต่อต้องทำหน้าที่หลักสองประการ: การจับคู่ความต้านทานและการเลือกแถบความถี่ หากค่าความจุของตัวเก็บประจุการเชื่อมต่อเปลี่ยนแปลงหรือลักษณะอุณหภูมิไม่ดี ตัวกรองจะเสียสมดุล ส่งผลให้สัญญาณสะท้อนกลับและลดทอนการส่งสัญญาณเพิ่มขึ้น ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงของเราใช้ไดอิเล็กทริกเซรามิก Class I (ซีรีส์ N4700) ทำให้มั่นใจได้ว่าค่าความจุจะเปลี่ยนแปลงน้อยกว่า ±0.5% ในช่วงอุณหภูมิกว้าง ซึ่งเป็นรากฐานของปฏิกิริยาตัวเก็บประจุที่เสถียรสำหรับตัวกรองการเชื่อมต่อ ความคลาดเคลื่อนของความจุที่แคบ (สูงถึง ±5%) ช่วยให้มั่นใจได้ถึงความแม่นยำของลักษณะแบนด์พาสของตัวกรอง

ในการใช้งานจริง ตัวเก็บประจุแบบลูกบิดประตูแรงดันสูงของเราแสดงให้เห็นถึงข้อได้เปรียบที่สำคัญ: ตัวประกอบการสูญเสียต่ำ (tanδ ≤ 1×10⁻³) ช่วยให้มั่นใจได้ถึงประสิทธิภาพการส่งสัญญาณ; ความเป็นเชิงเส้นสูงป้องกันการบิดเบือนฮาร์มอนิก และความสามารถในการทนต่อพัลส์ที่ยอดเยี่ยม ทำให้สามารถทนต่อไฟกระชากจากฟ้าผ่าและแรงดันไฟฟ้าเกินจากการสลับได้ คุณสมบัติเหล่านี้ทำให้ผลิตภัณฑ์ของเราเหมาะสมอย่างยิ่งสำหรับสถานการณ์การใช้งานที่ต้องการ เช่น ระบบอัตโนมัติการกระจายโครงข่ายไฟฟ้าอัจฉริยะและการตรวจสอบพลังงานสถานีพลังงานใหม่
