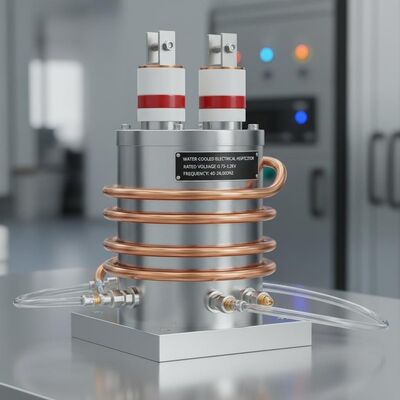

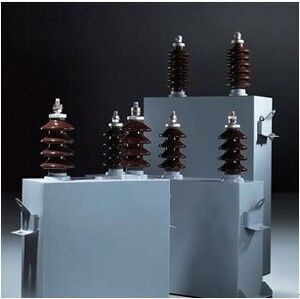

ตัวเก็บประจุไฟฟ้าแบบระบายความร้อนด้วยน้ำพร้อมแรงดันไฟฟ้าพิกัด 0.75-1.2kV และความถี่ 40-24,000Hz สำหรับการใช้งานแรงดันไฟฟ้าสูง

• ความคลาดเคลื่อนของค่าความจุ: ±10% อัตราส่วนของค่าความจุสูงสุดต่อค่าความจุต่ำสุดสำหรับแต่ละเฟสและกลุ่มจะต้องไม่เกิน 1.1
• แทนเจนต์การสูญเสียไดอิเล็กทริก tanδ (สำหรับไดอิเล็กทริกแบบฟิล์มเต็ม) ที่แรงดันไฟฟ้าที่กำหนด Un และ 20°C:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• ความแข็งแรงของฉนวน: ทนต่อแรงดันไฟฟ้าทดสอบที่ความถี่ไฟฟ้า 1kV เป็นเวลา 1 นาทีระหว่างขั้วต่อและโครงเครื่อง
• อุณหภูมิทางเข้าของน้ำหล่อเย็นต้องไม่เกิน 30°C
  • สำหรับตัวเก็บประจุที่มี Qn ≤ 1000 kvar อัตราการไหลของน้ำ ≥ 4 ลิตร/นาที
  • สำหรับตัวเก็บประจุที่มี Qn ≥ 1000 kvar อัตราการไหลของน้ำ ≥ 6 ลิตร/นาที
• แรงดันไฟฟ้าเกินขณะทำงานระยะยาว (ไม่เกิน 4 ชั่วโมงภายใน 24 ชั่วโมง) ต้องไม่เกิน 1.1Un
• กระแสไฟฟ้าเกินขณะทำงานระยะยาว (รวมถึงกระแสฮาร์มอนิก) ต้องไม่เกิน 1.35In
• ติดตั้งภายในอาคาร โดยมีความสูงไม่เกิน 1000 เมตร
• อุณหภูมิอากาศแวดล้อม ณ สถานที่ติดตั้งและใช้งานต้องไม่เกิน 50°C
• สถานที่ติดตั้งต้องปราศจากการสั่นสะเทือนทางกลอย่างรุนแรง ก๊าซ/ไอระเหยที่เป็นอันตราย และฝุ่นที่ระเบิดได้
• ตัวเก็บประจุไฟฟ้าสำหรับทำความร้อนแบบระบายความร้อนด้วยน้ำ RWM และ RFM แบบฟิล์มเต็ม เป็นไปตามมาตรฐาน JB71

ส่วนใหญ่ใช้ในระบบไฟฟ้ากระแสสลับแบบควบคุมได้หรือปรับได้ที่มีแรงดันไฟฟ้าที่กำหนดไม่เกิน 3.6kV และความถี่ตั้งแต่ 40 ถึง 24,000Hz ออกแบบมาโดยเฉพาะเพื่อปรับปรุงตัวประกอบกำลังในอุปกรณ์ทำความร้อนแบบเหนี่ยวนำ การหลอมและการกวน หรือการหล่อ รวมถึงการใช้งานที่คล้ายคลึงกัน

ตัวเก็บประจุไฟฟ้าสำหรับทำความร้อนประกอบด้วยส่วนประกอบหลักดังต่อไปนี้:

• แกน: แกนประกอบด้วยองค์ประกอบขนานหลายส่วน องค์ประกอบตัวเก็บประจุแต่ละส่วนจะพันด้วยกระดาษตัวเก็บประจุ (ไดอิเล็กทริก) และตัวนำอะลูมิเนียม (แผ่น) แผ่นองค์ประกอบทั้งหมดจะยื่นออกมานอกไดอิเล็กทริก แผ่นหนึ่งจะถูกเชื่อมต่อกับท่อน้ำหล่อเย็น ซึ่งเชื่อมต่อกับสลักกราวด์หรือแผ่นกราวด์ที่ฝาครอบ ทำหน้าที่เป็นขั้วต่อโดยรวมสำหรับแผ่นนั้น
• แผ่นที่สองจะถูกแยกออกจากโครงเครื่อง เชื่อมต่อกับบัสบาร์ผ่านแผ่นเชื่อมต่อ และนำออกทางปลอกเซรามิกที่ฝาครอบ
• โครงเครื่อง: โครงเครื่องเป็นรูปสี่เหลี่ยมผืนผ้า มีหูลากเชื่อมติดอยู่ทั้งสองด้านเพื่อการยก ฝาครอบมีปลอกเซรามิกพร้อมแกนหมายเลขและสลักกราวด์หรือแผ่นกราวด์

• ต้องติดตั้งตัวเก็บประจุโดยไม่มีการสั่นสะเทือน สามารถติดตั้งใกล้กับเครื่องทำความร้อนได้ โดยมีเงื่อนไขว่าวัสดุที่ไม่ติดไฟต้องสร้างผนังกั้นที่แข็งแรงล้อมรอบตัวเก็บประจุ หรือตัวเก็บประจุต้องอยู่ในตู้โลหะแยกต่างหาก
• เพื่อป้องกันความเสียหายต่อท่อน้ำหล่อเย็นของตัวเก็บประจุ อุณหภูมิแวดล้อม ณ สถานที่ติดตั้งต้องไม่ต่ำกว่า ±2°C
• ต้องติดตั้งตัวเก็บประจุในแนวตั้ง (ปลอกเซรามิกหันขึ้น) ห้ามเคลื่อนย้ายตัวเก็บประจุโดยใช้ปลอกเซรามิกโดยเด็ดขาด รักษาระยะห่างขั้นต่ำ 20 มม. ระหว่างตัวเก็บประจุ
• การเชื่อมต่อระหว่างท่อน้ำหล่อเย็นของตัวเก็บประจุ และระหว่างท่อน้ำหล่อเย็นกับท่อน้ำต้นทางต้องใช้ท่อยางยืดหยุ่น ท่อน้ำหล่อเย็นสามารถต่ออนุกรมกันได้ แต่ไม่เกินสามตัวเก็บประจุ ท่อน้ำทิ้งต้องไม่ถูกปิดบัง และควรวางไว้ในตำแหน่งที่สังเกตได้ง่ายเพื่อตรวจสอบการระบายน้ำตลอดเวลา
• อุณหภูมิน้ำหล่อเย็นที่ทางเข้าต้องไม่เกิน +30°C และที่ทางออกต้องไม่เกิน +35°C
• เมื่อต่อท่อน้ำหล่อเย็นหลายท่อแบบอนุกรม (ไม่เกินสามหน่วย) ให้ปรับแรงดันน้ำและอัตราการไหลเพื่อควบคุมความแตกต่างของอุณหภูมิระหว่างน้ำขาเข้าและขาออก เพื่อให้แน่ใจว่าอุณหภูมิขาออกไม่เกิน +35°C แรงดันที่ทางเข้าของน้ำหล่อเย็นต้องไม่เกิน 4 บรรยากาศ
• หากแหล่งจ่ายน้ำหยุดชะงักเนื่องจากความผิดปกติ ให้ตัดแหล่งจ่ายไฟของตัวเก็บประจุทันที เมื่อตัวเก็บประจุถูกนำออกจากบริการเนื่องจากความผิดปกติ ให้ระบายน้ำทั้งหมดออกจากท่อน้ำหล่อเย็นให้หมด
• เมื่อใช้ขั้วต่อหลายกลุ่มแบบขนานบนตัวเก็บประจุ ให้ใช้แผ่นเชื่อมต่อแบบยืดหยุ่น ขั้วต่อหลักต้องเชื่อมต่อจากแผ่นเชื่อมต่อแบบยืดหยุ่น ไม่ใช่จากขั้วต่อกลุ่มใดกลุ่มหนึ่ง พื้นที่หน้าตัดของแผ่นเชื่อมต่อต้องไม่น้อยกว่า 2.5 ตร.ซม.
• หากแรงดันไฟฟ้าสายเกินกว่าแรงดันไฟฟ้าที่กำหนดของตัวเก็บประจุ ให้ปรับจำนวนตัวเก็บประจุที่ต่ออนุกรมกัน หรือต่อขั้วของตัวเก็บประจุที่ทำงานแบบอนุกรมกันแบบขนาน
