TT TN System อุปกรณ์ป้องกันไฟกระชากแบบโมดูลาร์ 1 1 วงจรป้องกันฟ้าผ่าสายไฟเฟสเดียว

ออกแบบมาสำหรับระบบ TT และ TN อุปกรณ์ป้องกันไฟกระชาก 1P+NPE นี้ใช้วงจร 1+1 เพื่อป้องกันสาย L-N และ N-PE ที่ 230V สามารถรองรับกระแสคายประจุได้ 20kA แบบปกติ และ 40kA สูงสุด พร้อมการป้องกันแรงดันไฟฟ้าตกค้างที่ 1.5kV และเวลาตอบสนอง 25ns อุปกรณ์ขนาด 35 มม. สำหรับราง DIN เหมาะสำหรับตู้ TN-S

ภาพรวมผลิตภัณฑ์

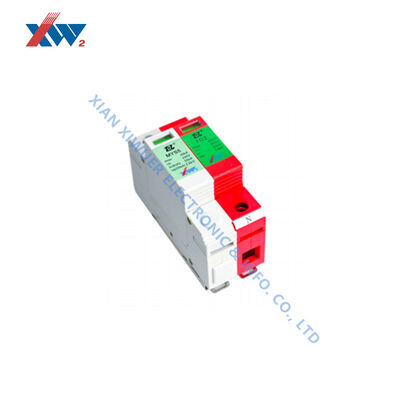

อุปกรณ์ป้องกันไฟกระชาก (SPD) ซีรีส์ MYS5-385/20-1P+NPE เป็นอุปกรณ์ป้องกันฟ้าผ่าและป้องกันแรงดันเกินประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ ผลิตภัณฑ์นี้เป็นไปตามมาตรฐาน EN 61643-11 และ IEC 61643-11 อย่างเคร่งครัด จัดเป็นอุปกรณ์ป้องกันไฟกระชาก Class 2 / Class II (Type 2) มีการกำหนดค่าการเดินสายแบบ 1P+NPE พร้อมแรงดันไฟฟ้า AC ปกติ 230V (50/60Hz) ป้องกันสาย L-N และ N-PE ได้อย่างมีประสิทธิภาพ เหมาะสำหรับระบบ TN-S เฟสเดียวและระบบสายดินอื่นๆ ให้การป้องกันฟ้าผ่าที่เชื่อถือได้สำหรับอุปกรณ์ปลายน้ำ

ประสิทธิภาพการป้องกันทางไฟฟ้าที่ยอดเยี่ยม

ในแง่ของพารามิเตอร์ทางไฟฟ้าหลัก ซีรีส์นี้แสดงให้เห็นถึงความสามารถในการคายประจุและการจำกัดแรงดันไฟฟ้าที่โดดเด่น กระแสคายประจุปกติ (In, 8/20μs) สำหรับทั้งสาย L-N และ N-PE สูงถึง 20kA และกระแสคายประจุสูงสุด (Imax) สูงถึง 40kA ทำให้สามารถทนต่อแรงดันไฟกระชากจากฟ้าผ่าหรือแรงดันไฟกระชากจากกริดไฟฟ้าได้อย่างง่ายดาย ในส่วนของระดับการป้องกันแรงดันไฟฟ้า ขั้ว L-N ถูกควบคุมที่ ≤1.9kV ในขณะที่ขั้ว N-PE ต่ำถึง ≤1.5kV ทำให้มั่นใจได้ว่าแรงดันไฟฟ้าตกค้างจะถูกจำกัดอยู่ในช่วงที่ปลอดภัย นอกจากนี้ ผลิตภัณฑ์ยังมีเวลาตอบสนองที่รวดเร็วมาก: ≤25ns สำหรับ L-N และ ≤100ns สำหรับ N-PE มันจะนำและคายประจุอย่างรวดเร็วในขณะที่เกิดแรงดันไฟฟ้าเกินชั่วขณะ เพื่อปกป้องอุปกรณ์ที่ละเอียดอ่อน

การออกแบบทางกายภาพที่แข็งแกร่งและความสามารถในการปรับตัวเข้ากับสภาพแวดล้อม

การออกแบบซีรีส์ SPD นี้คำนึงถึงข้อกำหนดการติดตั้งของกล่องกระจายไฟฟ้าอุตสาหกรรมและพลเรือนอย่างเต็มที่ ผลิตภัณฑ์ใช้การติดตั้งราง DIN มาตรฐาน 35 มม. (ตาม EN 60715) ตัวเรือนทำจากวัสดุเทอร์โมพลาสติกที่ผ่านมาตรฐานการหน่วงไฟ UL 94 V-0 พร้อมระดับการป้องกัน IP20 ทำให้เหมาะสำหรับการติดตั้งภายในอาคาร มีช่วงอุณหภูมิการทำงานที่กว้างและสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรงตั้งแต่ -40°C ถึง +70°C สำหรับการเดินสาย รองรับหน้าตัดตัวนำตั้งแต่ 1.5 มม.² ถึง 35 มม.² (สายตีเกลียว) / 25 มม.² (สายยืดหยุ่น) ขั้วต่อใช้สกรู M5 พร้อมแรงบิดที่แนะนำ 3.0Nm±10% และมีหน้าต่างแสดงสถานะการทำงานและข้อผิดพลาดแบบสองสีเขียว/แดงที่ชัดเจน เพื่อความสะดวกในการตรวจสอบและบำรุงรักษาตามปกติ

การตรวจสอบอัจฉริยะและข้อได้เปรียบที่แตกต่าง (รุ่น NS)

ซีรีส์นี้มีสองรุ่นให้เลือก: รุ่นมาตรฐาน (MYS5-385/20-1P+NPE) และรุ่นสัญญาณระยะไกลอัจฉริยะ (MYS5-385/20-1P+NPE (NS)) ทั้งสองรุ่นเหมือนกันทุกประการในพารามิเตอร์การป้องกันฟ้าผ่าหลัก แต่รุ่น (NS) จะมีขั้วต่อสัญญาณระยะไกลเพิ่มเติมพร้อมหน้าสัมผัสสวิตช์แบบลอย อินเทอร์เฟซสัญญาณระยะไกลนี้รองรับความสามารถในการสวิตช์ AC ที่ 125VAC/1A และความสามารถในการสวิตช์ DC ที่ 30VDC/0.5A (หน้าตัดสายเชื่อมต่อ: 0.2 มม.², สกรู M2, แรงบิด 0.25Nm) ผ่านฟังก์ชันสัญญาณระยะไกลนี้ เจ้าหน้าที่ปฏิบัติการและบำรุงรักษา สามารถส่งสถานะข้อผิดพลาดของ SPD (เช่น การเสื่อมสภาพหรือความล้มเหลว) ไปยังระบบตรวจสอบหรืออุปกรณ์เตือนภัยจากระยะไกลได้ ทำให้เกิดการจัดการอุปกรณ์ป้องกันฟ้าผ่าอย่างชาญฉลาดและระยะไกล เหมาะอย่างยิ่งสำหรับสถานการณ์ที่มีข้อกำหนดความน่าเชื่อถือของระบบสูงมาก เช่น สถานีฐานที่ไม่มีผู้ดูแลและตู้ควบคุมระบบอัตโนมัติในอุตสาหกรรม
