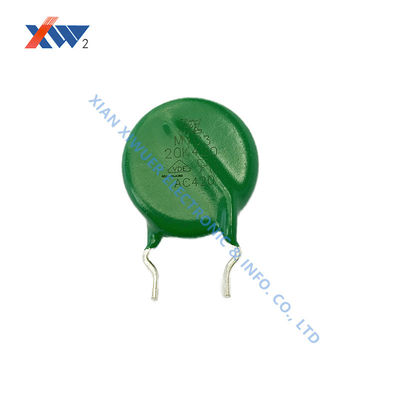

MYG3 10K 420 ตัวต้านทานออกไซด์โลหะเคลือบซิลิโคนเรซินและคุณสมบัติ V/I แบบสมมาตรสองทิศทางสำหรับการป้องกันไฟกระชาก
รายละเอียดสินค้า
| แอปพลิเคชัน | อุปกรณ์ป้องกันไฟกระชาก | แรงดันไฟฟ้า 0.1mA(V) | 680(612~748) |
|---|---|---|---|
| ช่วงอุณหภูมิในการทำงาน | -40°C~+85°C | ภาวะสมองเสื่อม | D14*H18 |
รายละเอียดสินค้า
MYG3 10K 420 วาริสเตอร์อ๊อกไซด์โลหะทั่วไปสําหรับเครื่องป้องกันการกระแทก
MYG3 10K 420 ออกไซด์โลหะทั่วไป Varistor แหล่งพลังงาน Arrester
วาริสตอร์อ๊อกไซด์โลหะ หรือ MOV เป็นส่วนประกอบกลมสีฟ้าหรือสีส้มที่คุณสามารถพบได้ทั่วไปในด้าน AC Input ของวงจรไฟฟ้าใด ๆวาริสตอร์อ๊อกไซด์โลหะสามารถพิจารณาเป็นชนิดอื่นของตัวต่อต้านแปรที่สามารถเปลี่ยนแปลงความต้านทานของมันขึ้นอยู่กับความกระชับกําลังที่ใช้ผ่านมันเมื่อกระแสไฟฟ้าสูงผ่าน MOV ค่าความต้านทานของมันลดลงและทําหน้าที่เป็นวงจรสั้น ดังนั้น MOVs จะถูกใช้โดยปกติในระยะ paralel กับไฟซ์เพื่อปกป้องวงจรจากกระแสไฟฟ้าสูงในบทความนี้ เราจะเรียนรู้เพิ่มเติมเกี่ยวกับการทํางาน MOV และวิธีการใช้มันในการออกแบบของคุณเพื่อปกป้องวงจรของคุณจากความกระชับกําลังสูงเราจะเรียนรู้เกี่ยวกับคุณสมบัติไฟฟ้าของ MOV และวิธีการเลือก MOV ตามความต้องการการออกแบบของคุณ.
ลักษณะ
- การเคลือบซิลิโคนเรซิน
- กระแสรั่วน้อย
- ลักษณะ V/ สองทิศและ symmetrical
- ระยะอุณหภูมิการทํางาน: อุณหภูมิต่ํา: -40°C, อุณหภูมิสูง: +85°C/+105°C
การใช้งาน
MOV (aka varistors) มักจะใช้พร้อมกับฟิวส์ในแนวขนานกับวงจรที่ต้องการป้องกัน
เมื่อความดันอยู่ในขอบเขตที่ตั้งค่า ความต้านทานของ MOV จะสูงมาก และจากนั้นกระแสไฟฟ้าทั้งหมดผ่านวงจรและไม่มีกระแสไฟฟ้าผ่าน MOVแต่เมื่อความดันสูงขึ้นในความดันหลัก, มันจะปรากฏตรงข้าม MOV เนื่องจากมันถูกวางในแนวขนานกับสายไฟแอลซี. ความตึงเครียดสูงนี้จะลดค่าความต้านทานของ MOV เป็นค่าต่ํามากทําให้มันดูเหมือนสั้น.
ซึ่งบังคับให้กระแสไฟฟ้าขนาดใหญ่ไหลผ่าน MOV ซึ่งจะระเบิดไฟฟิวส์และตัดวงจรจากความกระชับของสายไฟฟ้าระหว่างความแรงกดสูง ความแรงกดสูงผิดพลาดจะกลับมาสู่ค่าปกติในเร็วมากในกรณีเหล่านั้น ความยาวของกระแสไฟฟ้าจะไม่สูงพอที่จะระเบิดไฟฟิวส์และวงจรกลับมาทํางานปกติเมื่อความดันกลายเป็นปกติ แต่ทุกครั้งที่พบว่ามีกระแสไฟฟ้าสูง MOV จะตัดสายวงจรไปชั่วคราว โดยการตัดสายสั้นและทําลายตัวเองด้วยกระแสไฟฟ้าสูงทุกครั้งดังนั้นถ้าคุณพบว่า MOV ได้รับความเสียหายในวงจรไฟฟ้าใด ๆ มันอาจเป็นเพราะวงจรผ่านการกระชับกําลังหลายจุด
สไตล์นํา
| รหัส | การตั้งค่า |
|---|---|
| A | สายตรงยาว |
| B | ภายนอก สั้น |
| C | สูงกระดูก |
| D | สั้นตรง |
| E | ข้างนอกยืดยาว |
| F | ภายใน สั้น |
รายละเอียดเทคนิค
| ซีรี่ย์ | ส่วนที่ไม่ | ความดันเฉพาะ V0.1mA ((V) | ความดันที่อนุญาตสูงสุด ACrms ((V)) | สูงสุด ความดันที่อนุญาต DC ((V) | สูงสุด ความตึงเครียด Vc(V) | ขนาดสูงสุด ปัจจุบัน Ip ((A) | ความจุ (W) | พลังงาน 10/1000 μs (J) | พลังงาน 2ms (J) | ปัจจุบันสูงสุด 1 ครั้ง (A) | ปัจจุบันสูงสุด 2 ครั้ง (A) | ความจุ 1kHz (pF) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MYG3 | 10K420+△□ | 680 ((612~748) | 420 | 560 | 1120 | 63.0 | 0.4 | 11.2 | 8.0 | 2500 | 1250 | 190 |
หมายเหตุ:+= UL 1449 File E321175(S) --อุปกรณ์ป้องกันการกระแทก, □= UL 1449 File E181155(N) --การใช้งานข้ามเส้น, △= C--UL สําหรับ CSA C22.2 File E321175(S) ขนาดในมม
ขนาด
| ซีรี่ย์ | ส่วนที่ไม่ | Dmax | H | A | Wmax |
|---|---|---|---|---|---|
| MYG3 | 10K420 | 7.5 | - | - | - |
